UG制图怎么设置坐标标注_UG制图添加坐标标注教程
作者:归人云淡风轻
时间:2025-04-28
浏览:63
1、首先我们打开UG软件,打开一个NX模型。2、然后需要新建制图页。3、然后需要在界面上进行三视图投影。4、然后需要在制图主页中找到尺寸选项下的坐标对话框选项。5、然后需要在下拉类型中选择单个尺寸选项。6、接下来选择原点,可根据需要是否勾选激活基线和激活垂直的,选择需要坐标标注的点即可。7、最终整个坐标标注就完成了。
本文目录
1、首先我们打开UG软件,打开一个NX模型。

2、然后需要新建制图页。

3、然后需要在界面上进行三视图投影。

4、然后需要在制图主页中找到尺寸选项下的坐标对话框选项。

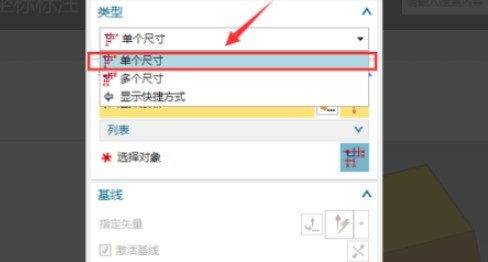

5、然后需要在下拉类型中选择单个尺寸选项。

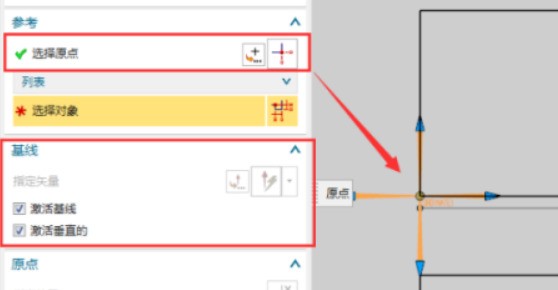

6、接下来选择原点,可根据需要是否勾选激活基线和激活垂直的,选择需要坐标标注的点即可。

7、最终整个坐标标注就完成了。
