Microsoft Office Visio绘制电气图的详细流程介绍
首先要知道几个基本要点。第一个，库里有的元件直接用，没有的用线和图形画。第二个，要善用复制粘贴，因为很多简单电气图有不少重复。第三个，要善用组合，便于复制粘贴。我打开MicrosoftOfficeVisio，先随便建立一个新文件。需要什么就在库里添加。在左侧更多形状，工程，电气工程里勾选电气工程形状。里面有一些元件可以直接拿来用。但是一些没有的，就需要手动画了。要搞清楚连接线与普通线的区别。连接用连接线更方便，画元件和难以连接的部分用普通线来画。我们已小变压器为例子。接着先画一条母线，画好后选中它，在上方
首先要知道几个基本要点。第一个，库里有的元件直接用，没有的用线和图形画。第二个，要善用复制粘贴，因为很多简单电气图有不少重复。第三个，要善用组合，便于复制粘贴。
我打开Microsoft Office Visio，先随便建立一个新文件。需要什么就在库里添加。在左侧更多形状，工程，电气工程里勾选电气工程形状。里面有一些元件可以直接拿来用。
但是一些没有的，就需要手动画了。要搞清楚连接线与普通线的区别。连接用连接线更方便，画元件和难以连接的部分用普通线来画。我们已小变压器为例子。

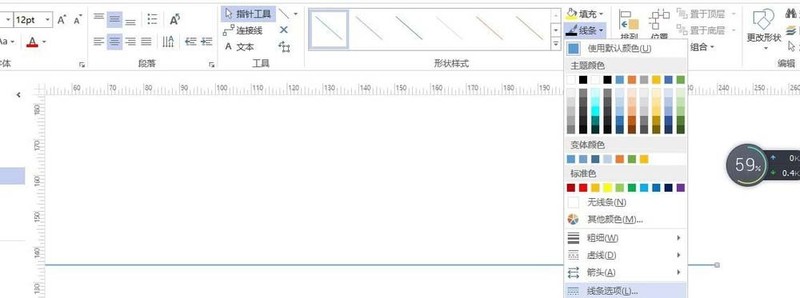

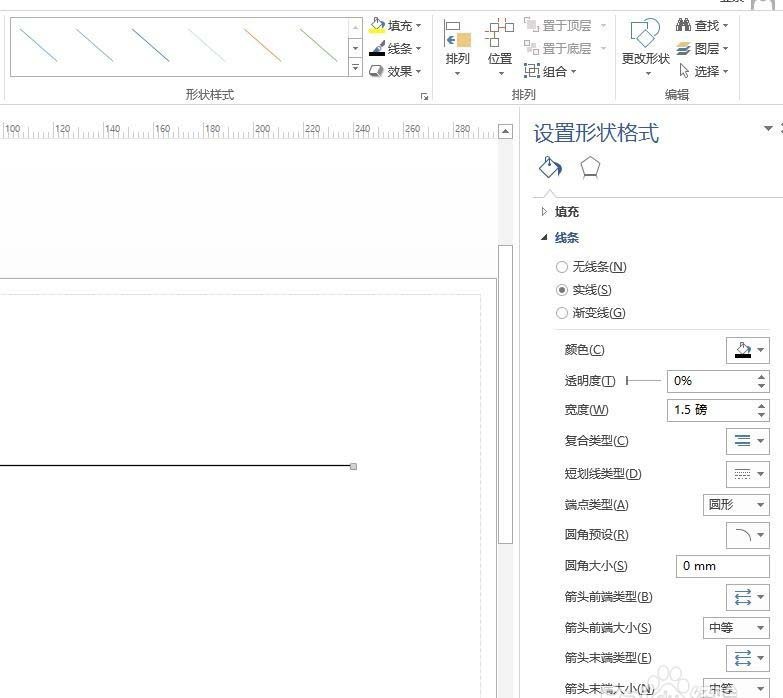

接着先画一条母线，画好后选中它，在上方线条一栏选中线条选项。在这个选项里面可以设置线条颜色、粗细等尺寸。非常方便实用。
再画一个圆，(可以选择椭圆然后按住shift画正圆)按上述步骤在线条选项里面找到填充选项，去掉内部填充的蓝色。然后用普通线画一个】Y【，我们会发现VISIO提供了线条校准，会有一条虚线来帮助我们校准参考。
这时画好后选择】Y【和圆，右键，组合，让它们组合成整体，便于调整和复制。然后复制，两圆相交，继续全部选中，然后组合。这样就画好了一个元件。
同样的道理，各种开关也可以用普通线，组合来画。但是有时候会出现不对其的情况，这时候用滚轮将visio工作界面的网格放大，已网格线为基准即可。这样我们就可以画出简单的电气图了，怎么样是不是很简单，很实用。
