使用CorelDRAW设计高跟鞋（一）

我是一名鞋类设计师，我会依靠许多新技术来完成我的工作。提供高质量的产品，必须使用像CorelDRAW这样的向量设计程序来完成我的设计。

我喜欢先用手绘描绘出的我线稿草图，用笔和橡皮擦，用纸画出最后的第一条参考线，尖端形状，鞋跟高度，脚背宽度，......并自由设计它将成为技术场所下鞋型的基础设计。但是，当是时候与其他人分享这些设计时，图纸必须尽可能详细，以避免后续制造过程中的混淆。

如今，尝试的是使用最大的真实感，颜色，纹理，阴影......以及尽快同时进行设计。为实现这一切，只有一种可能性，即计算机辅助设计，同时又如此受到爱戴和憎恨，成为当时必不可少的工具，因为它在工作时提供了无限的可能性。

每位拥有时间和日常体验的设计师都会创造自己的风格。

本教程借助CorelDRAW，您可以使用贝塞尔工具，“形状”工具和“选择”工具，从之前扫描的草图创建鞋子的设计。

一双鞋的比例

如果您之前没有鞋子设计方面的经验，我建议您首先查看您想要制作的鞋子图案并在轮廓上工作，因为它可以帮助您获得鞋子的比例和视角。

在实践中，任何鞋设计师总是从所谓的最后一个开始，是木材或塑料的抽象副本。

在本教程中使用的草图中，它已经开始绘制最后一个轮廓（它是独立的，以绘制左脚或右脚），标记最后一个脚背的中心，以具有内部和外部面的参考，因为作为透视图，您可以看到两个部分。 绘制其他参考线也很方便，例如合身线和侧线到鞋跟高度。

导入图片

制作和扫描鞋子草图后，或者使用鞋子的照片，我们继续将图像文件导入我们的CorelDRAW文档，创建一个图像的图层，我们将命名为Sketch。 我们将阻止此图层，以便图像不会妨碍我们的其余工作。 可以从对象管理器泊坞窗创建和编辑图层。

贝塞尔工具

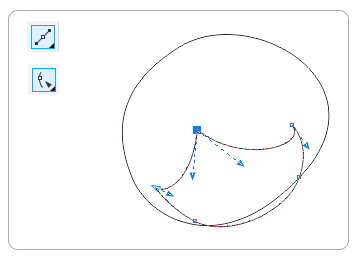

作为任何矢量程序中最强大的工具之一将是本教程中最常用的，也是负责绘制整个鞋子的工具。 使用贝塞尔工具，创建所谓的贝塞尔曲线，它是由两个节点（初始和最终）组成的线，具有控制点和曲线杠杆，负责所述线的曲率。

选择贝塞尔工具，您可以在左侧的工具箱中找到它，单击图形以找到原点节点，然后将光标放在目标节点所在的区域，而不释放鼠标按钮拖动它 可视化曲线杆，其长度和倾斜度将定义线的曲率。

要向量化任何绘图，必须根据需要创建任意数量的节点，您只需根据需要多次重复上述步骤。 要结束曲线，请按空格键，这样它将是一条开放曲线，如果您想要一条闭合曲线，最后一次鼠标点击将位于创建的第一个节点的顶部。 然后，创建闭合曲线将允许您添加颜色或纹理等填充。 Bézier工具通过实践掌握，建议进行测试以完全了解它。

形状工具

在节点的帮助下，可以完全修改矢量对象，允许创建任何类型的图形。

CorelDRAW对节点的定义如下：“位于线和曲线段末端的方点。 您可以通过拖动一个或多个节点来改变直线或曲线的形状。“

如果从已创建的矢量对象中选择矢量对象，则节点将显示为定义其形状的小方块，您可以使用位于工具箱顶部的“形状”工具进行修改。 单击工具图标时，您可以在属性栏中看到可用于编辑节点的所有选项。

如您所见，您可以通过使用“形状”工具单击并拖动其节点或曲线控制杆来完全修改矢量对象的形状。 与Bézier工具一样，需要大量练习才能完美掌握它。

节点的可能性很多，这就是为什么我建议你看一下Shape工具的属性栏并了解它们。 其中最常用的是添加节点，删除节点，连接两个节点，分离曲线，转换为线，转换为曲线，对称节点，平滑节点和非对称节点。

使用“形状”工具，当曲线的形状不符合您的需要并且您需要更好的控制时，可以在路径中添加或删除节点。 向路径添加新节点的最快方法是双击要添加的位置。 要消除路径中的节点，只需双击要删除的节点即可。

您应该知道，对象中的节点数越多，其路径中可能存在更大的缺陷，重绘时间将越长，矢量文件将越来越重。

各种节点

制作鞋子的第一个物体时，它的轮廓，节点将完全控制其形状，并以更有效的方式工作，你必须知道存在的节点种类。根据节点产生的线的曲线，它们可以是不对称的，均匀的和对称的。当使用Bézier工具创建包含节点的路径时，您不必担心正在创建什么类型的节点，然后您可以通过Node Edit属性栏的选项根据您的设计需要修改它们。您将找到将节点转换为非对称，均匀或对称的图标。

将线转换为曲线，反之亦然

通常情况下，当我们用Bézier工具创建一个对象时，路径并不像我们真正想要的那样但是没有问题，因为我们已经看到很容易根据我们的需要修改一条线。一个例子是可以通过单击鼠标将弯曲路径转换为直线。当您需要将曲线转换为直线时，使用“形状”工具选择最近的节点，然后单击属性栏上的“转换为线”图标，此时路径将失去其曲率，这将在您设计脚跟时发生，因为它有直线。可能会发生相反的情况，必须将直线转换为曲线，在这种情况下，您必须单击转换为曲线图标。在这种情况下，您将不会欣赏任何更改，但如果您选择路径的其中一个节点，您将看到它现在具有曲线控制杆，可以让它给它一个曲率。

通过练习你将在鞋子的轮廓创造中获得，我们称之为沙龙的Chanclo，我建议你以后创建内衬，鞋垫，鞋跟，平台和鞋底。在这个特定的设计中，您将创建的对象并不多，您可以在单个图层中完美地对它们进行排序，但是对于以后更复杂的设计，有必要使用图层来获得更大的顺序。在随后的CorelDRAW鞋类设计教程中，我们将看到如何使用图层来订购鞋子的不同部分。

轮廓工具

使用“轮廓”工具，您可以修改对象的轮廓，包括颜色，宽度，样式......

我们将使用这个有用的工具来模仿鞋钉，这个细节对于后续鞋制造工作的解释非常重要。

创建拼接内容的绘图后，将继续使用“选择”工具选择对象，然后将其打开以转到轮廓宽度框所在的属性栏。从那里你可以快速改变厚度。我建议正常缝合厚度为0.5毫米。

与模仿拼接所创建的路径厚度相同的方式相比，在图纸的其余部分突出，同样也将使用线条样式，从属性栏的下拉菜单中选择虚线样式。

正如你在一些练习中看到的那样，制作任何矢量图很简单，在我们的例子中是一个由不同的封闭物体组成的鞋子，如鞋子的香肠，内衬，鞋垫，鞋跟，平台，鞋底， ......和一个开放的物体，如缝合。

在下一个教程中，我们将看到如何在CorelDRAW中添加我们的鞋子颜色，体积和阴影。
