Revit调整管道大小的具体操作步骤
作者:BrightSoul
时间:2025-01-24
浏览:154
1、选中需要调整大小的管道,在功能区域会出现【调整风管/管道大小】命令,如图所示。2、点击【调整风管/管道大小】命令,弹出【调整风管大小】对话框,可以设置相关参数,设置完后,点击【确定】,自动计算,如图所示。(1)调整大小方法:可以选择调整管道大小的相关源参数,可以选择摩擦、速度、相等摩擦、静态恢复,然后输入相关值。同样可以选择【与】和【或】两种方式,选择后,下方摩擦变亮显,可输入相关值,与上方设置参数搭配使用。(2)限制条件:可选择调整支管大小的内容为仅计算大小、匹配连接件大小、连接件与计算值之间的较大
本文目录

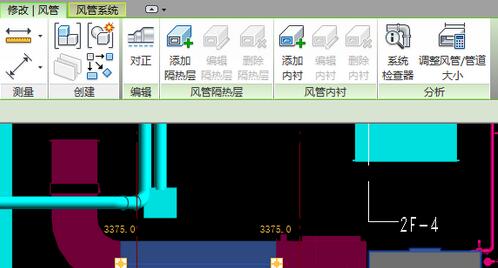

1、选中需要调整大小的管道,在功能区域会出现【调整风管/管道大小】命令,如图所示。

2、点击【调整风管/管道大小】命令,弹出【调整风管大小】对话框,可以设置相关参数,设置完后,点击【确定】,自动计算,如图所示。

(1)调整大小方法:
可以选择调整管道大小的相关源参数,可以选择摩擦、速度、相等摩擦、静态恢复,然后输入相关值。同样可以选择【与】和【或】两种方式,选择后,下方摩擦变亮显,可输入相关值,与上方设置参数搭配使用。
(2)限制条件:
可选择调整支管大小的内容为仅计算大小、匹配连接件大小、连接件与计算值之间的较大者三个选项,并可以许安则限制高度和限制宽度选项,勾选后可输入数值。
3、通过软件默认的计算公式,计算完成后,效果如图所示。

意义:通过使用【管道计算大小】命令可以快速调整管道大小,减少手动调整管道的大量繁琐操作,管道同样也可以使用此命令来进行快速调整。
