英特尔联手联电挑战台积电开发12nm与3nm芯片技术
作者:CalmWind
时间:2026-08-24
浏览:6
英特尔与联电合作开发12nm和3nm工艺,挑战台积电代工市场份额。12nm依托英特尔亚利桑那州工厂,2027年量产,瞄准物联网与WiFi芯片;3nm对标台积电同类节点。联电首次涉足前沿制程,借英特尔设备实现技术跨越,英特尔则利用联电客户资源提升产线利用率。
本文目录

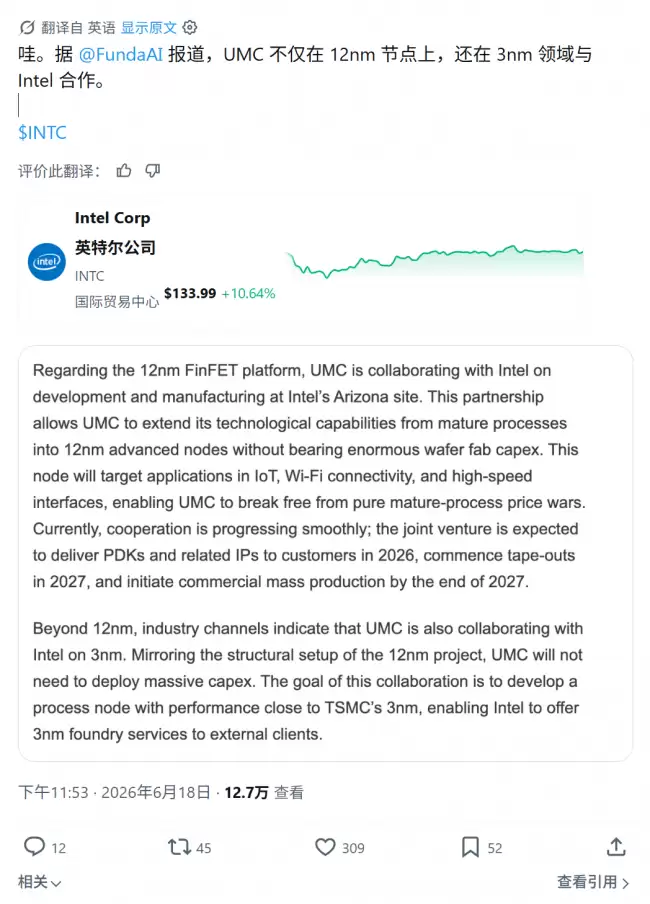

科技媒体 FundaAI 昨天(6 月 18 日)放出一条消息:英特尔这次算是动真格了,直接拉上联电(UMC)一起搞事情——双方要联手开发 12nm 和 3nm 芯片制造工艺。目的很明确,就是要从台积电手里抢代工市场份额。

先给不熟悉的朋友补个背景:联电是全球第四大晶圆代工厂,排在台积电、三星电子和中芯国际后面,手里有 12 座晶圆厂,全球员工超过 2 万人。这家公司长期扎在成熟制程里,产品主要用在工业、消费这些领域。这次合作算是个大转折——联电将首次涉足前沿制程。

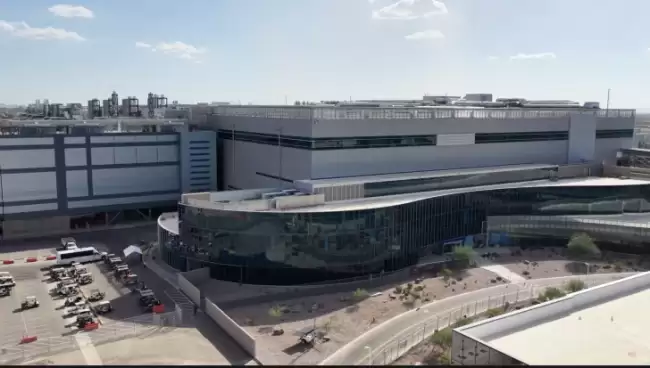

按照计划,双方会把主要产能放在英特尔的亚利桑那州 Fab 52 工厂,联电不需要自己掏腰包去买昂贵的极紫外光刻机(EUV)这些核心设备。合作优先落地的是 12nm 工艺,对应的 PDK(工艺设计套件)今年就能交给客户,2027 年初完成流片,年底就开始量产。这颗节点瞄准的是物联网、WiFi 芯片这类市场,节奏相当紧凑。

至于 3nm 这块,双方打算开发一款性能上对标台积电 3nm 的制程节点,帮英特尔在代工市场多啃下一块蛋糕。具体协议结构和 12nm 类似:联电利用英特尔的制造能力实现技术跨越,英特尔则借联电的客户资源来提升自家产线的利用率。坦白讲,这场合作如果能走顺,对全球代工格局的影响不容小觑。
