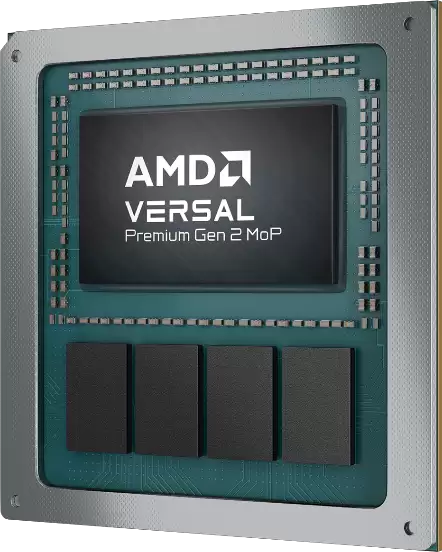

AMD刚刚正式发布了第二代Versal Premium MoP（Memory on Package，封装上内存）自适应片上系统（SoC）。简单来说，这个MoP架构把最高32GB的LPDDR5X内存直接塞进了芯片封装里，实现了高达288GB/s的带宽，同时板级面积最多能减少60%。这意味着工程师们终于可以不用再被板级内存设计的那些头疼事拖后腿，直接去构建高带宽系统了。在实际应用场景中，比如测试测量设备、专业视频编辑器这类地方，物理AI和网络工作负载正变得越来越吃资源，空间和功耗却越来越紧俏，MoP的设计思路恰好解决了这个痛点。
内存瓶颈，向来是高性能系统设计中最让人头疼的问题之一。AMD自适应和嵌入式计算事业部的产品管理和营销负责人Sumit Shah就点明了这一点：“过去，系统架构师总要在‘想要的内存带宽’和‘项目现实能承受的空间、功耗、生命周期’之间来回妥协。MoP从根本上取消了这种权衡。”说白了，客户现在可以围绕着目标系统自由设计，而不是被内存绑住手脚。
缩小占用空间并扩展带宽
有了这种封装上内存的自适应SoC，紧凑型系统设计的天花板可以说被重新定义了。把LPDDR5X直接集成到封装中，性能比普通的板载LPDDR5X更高，但占用的面积比离散方案小了一大截。
这让很多以前因为要用外部内存而很难实现甚至根本不可能的系统形态变成了现实，比如企业和数据中心的标准外形规格（EDSFF）。在电信这类领域，传统离散内存方案常常捉襟见肘，而MoP恰好能兜住底。
更有意思的是，第二代Versal Premium MoP器件在硬IP里集成了64Gb/s的CXL 3.1和PCIe 6.0。和AMD EPYC处理器搭配时，数据传输速度非常快，正好能喂饱那些数据密集型应用。通过支持最高9600Mb/s的LPDDR5X和CXL内存池化扩展模块，系统架构师在扩展内存资源上有了更大的灵活度。
专为长生命周期部署打造
如果说性能是前菜，那稳定性才是这道菜的重头戏。第二代Versal Premium MoP自适应SoC专为严苛的物理和企业级AI环境而设计，支持-40°C到110°C的工业级工作条件。对于那些要求7×24小时不间断运行的关键任务系统，在这个温度区间里性能和可靠性必须两手抓、两手都要硬。
依托于LPDDR5X和超过15年的生命周期支持，这款器件还有一个隐藏优势：它帮你告别了高带宽内存（HBM）那种以数据中心为驱动的短更新周期。内存停产、供应受限导致被迫重新设计？这种风险被大大降低了。
在安全方面，PCIe完整性和数据加密（IDE）是PCIe 6.0引入的新特性，能在链路层保护传输中的数据。集成控制器里的DDR内存加密功能，不需要占用可编程逻辑资源就能保护静态数据。硬化400G高速加密引擎则负责高带宽安全处理，在保障安全的同时不牺牲吞吐量。
加速产品上市进程
开发周期和成本往往是项目落地最大的拦路虎。第二代Versal Premium MoP器件包含了经过预验证的封装内LPDDR5X接口，这意味着你不用再在电路板上搞那些复杂的高速内存布线。板级仿真与验证的工作量大幅减少，设计风险降低，昂贵的反复流片机会也被压缩到最低。
如果你现在就等不及想上手，好消息是，标准第二代AMD Versal Premium系列器件已经出货，可以先行开发。成熟的AMD Vivado和Vitis工具流程、兼容IP以及可用的参考设计，都帮助你快速把设计从概念推到部署。对老客户来说，无需重新设计或重新学习，就能无缝切换到新的MoP器件。
最后，给个时间线：第二代AMD Versal Premium MoP器件将在2026年底开始提供样片，预计次年下半年开始量产出货。
注：1 – 基于AMD于2026年4月进行的内部测量，对比第二代Versal Premium系列MoP 2VP3622自适应SoC的板级面积与采用外部内存的第二代Versal Premium系列单片自适应SoC的板级面积。（VER-111）
2– 基于AMD于2026年7月进行的内部分析，比较了第二代Versal Premium MoP 2VP3622自适应SoC与采用外部内存的第二代Versal Premium系列单片自适应SoC的内存带宽规格。（VER-113）
